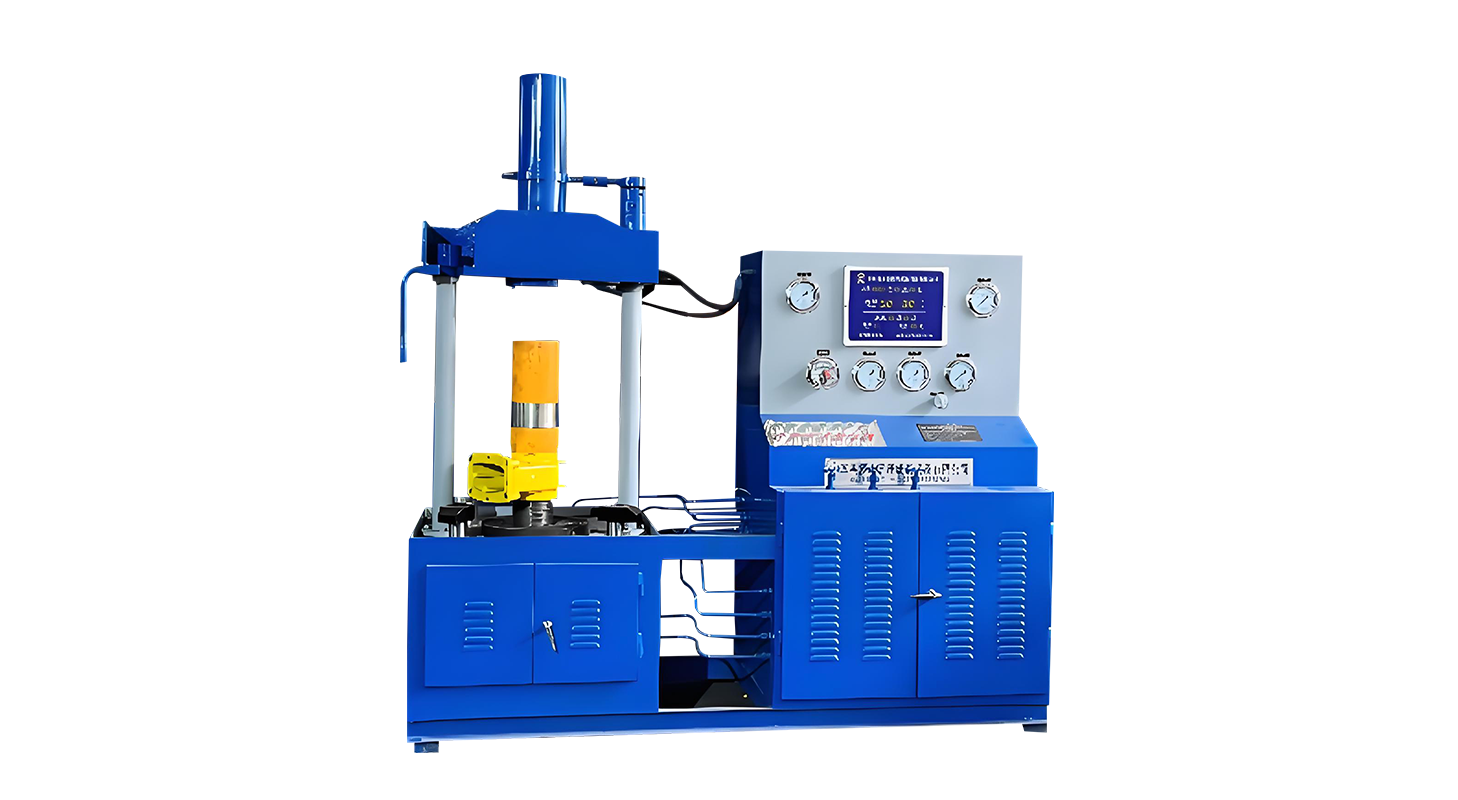

DYFJ-F مقعد اختبار الصمام الهيدروليكي من النوع العمودي-Zhejiang Duojia Hydraulic Co., Ltd.

الميزات الرئيسية
1. قابلية التطبيق على نطاق واسع:
يعد مقعد اختبار الصمام الهيدروليكي من النوع DYFJ-F مناسبًا لاختبار مجموعة واسعة من أنواع الصمامات ، بما في ذلك صمامات الكرة وصمامات البوابة وصمامات العالم وصمامات التحقق وصمامات التحكم.

2. التصميم المعياري:
يتميز الجهاز بتصميم معياري يسمح بدمج الجدش القياسية في وحدة واحدة.

3. آلية الختم المتقدمة:
يستخدم مقعد الاختبار أسطوانة هيدروليكية للضغط على وجه نهاية الصمام وآلية مخلب لمشبك الخلفية الحافة ، مما يضمن حدوث ختم آمن دون ممارسة القوى الخارجية على الصمام الذي يتم اختباره.

4. اختبار وسائل الإعلام المزدوجة:
يدعم DYJ-F الاختبار مع كل من الماء والغاز كوسائط. يمكن إعادة تدوير المياه المستخدمة في الاختبار ، مما يعزز الاستدامة البيئية. يتضمن النظام صمامات التحكم في خطوط الأنابيب للتبديل السلس بين الوسائط ، مما يضمن عمليات اختبار سلسة وفعالة.

5. التحكم في الضغط الدقيق:
مزود بمضخة مياه سريعة الضغط منخفضة الضغط ومضخة دفعة بطيئة عالية الضغط ، يحقق مقعد الاختبار التحكم الدقيق في الضغط. بمجرد الوصول إلى ضغط الاختبار المطلوب ، يبدأ النظام تلقائيًا مؤقتًا في الضغط على الضغط ، مما يضمن نتائج اختبار دقيقة ومتسقة.

6. نظام سلامة الضغط الصفر:
السلامة هي ميزة بارزة من DYJ-F. يتضمن النظام آلية حماية سلامة الضغط الصفري التي تضمن أن يتم إطلاق مشابك الضغط فقط وإزالة الصمام عندما لا يكون هناك ضغط داخلي في الصمام الذي تم اختباره.

7. الوظائف الإضافية الاختيارية:
يمكن للعملاء تعزيز وظائف DYJ-F مع ميزات اختيارية مثل أبواب حماية الأمان وأنظمة الكشف عن الصمامات المتخصصة ، بما في ذلك أنظمة الحصول على بيانات PLC وأنظمة الاختبار الآلية.

8. خيارات التخصيص:
يمكن تخصيص مقعد اختبار الصمام الهيدروليكي من النوع DYFJ-F لاستيعاب مواصفات المعدات غير القياسية. تضمن هذه المرونة أن تكون المعدات مصممة لتلبية الاحتياجات التشغيلية الفريدة ، مما يوفر حلاً مخصصًا لتطبيقات اختبار الصمامات المتخصصة.

DYFJ-F100
النمط الهيكلي: الكل في واحد
نطاق القطر: DN15-100MM
الحافة حجم: 90-275mm
طول هيكل الصمام: 108-432mm
تباعد القرص الختم: 100-650mm
تباعد اثنين من العمود: 500 مم
قطر الأسطوانة والكمية: φ80 × 3
قوة التثبيت القصوى: 27T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
15	½	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
20	¾	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
25	1	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
32	1¼	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
40	1½	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
50	2	1.6-25.0mpa	150-1500 رطل	1.6- 40 .0MPA
65	2½	1.6-1 6 .0MPA	150-900 رطل	1.6-2 4 .0MPA
80	3	1.6-1 6 .0MPA	150-900 رطل	1.6-2 4 .0MPA
100	4	1.6-10.0mpa	150-600 رطل	1.6-15.0mpa

DYFJ-F200
النمط الهيكلي: الكل في واحد
نطاق القطر: DN50-200MM
الحافة حجم: 150-415mm
طول هيكل الصمام: 178-597mm
تباعد القرص الختم: 170-850mm
تباعد اثنين من العمود: 600 مم
قطر الأسطوانة والكمية: φ110 × 3
قوة التثبيت القصوى: 48T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
50	2	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
65	2 ½	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
80	3	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
100	4	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
125	5	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
150	6	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
200	8	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-F300
النمط الهيكلي: الكل في واحد
نطاق القطر: DN80-300MM
الحافة حجم: 200-530mm
طول هيكل الصمام: 203-850mm
تباعد القرص الختم: 200-1080mm
تباعد اثنين من العمود: 700mm
قطر الأسطوانة والكمية: φ140 × 3
قوة التثبيت القصوى: 98T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
80	3	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
100	4	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
125	5	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
150	6	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
200	8	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
250	10	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
300	12	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
