مقدمة

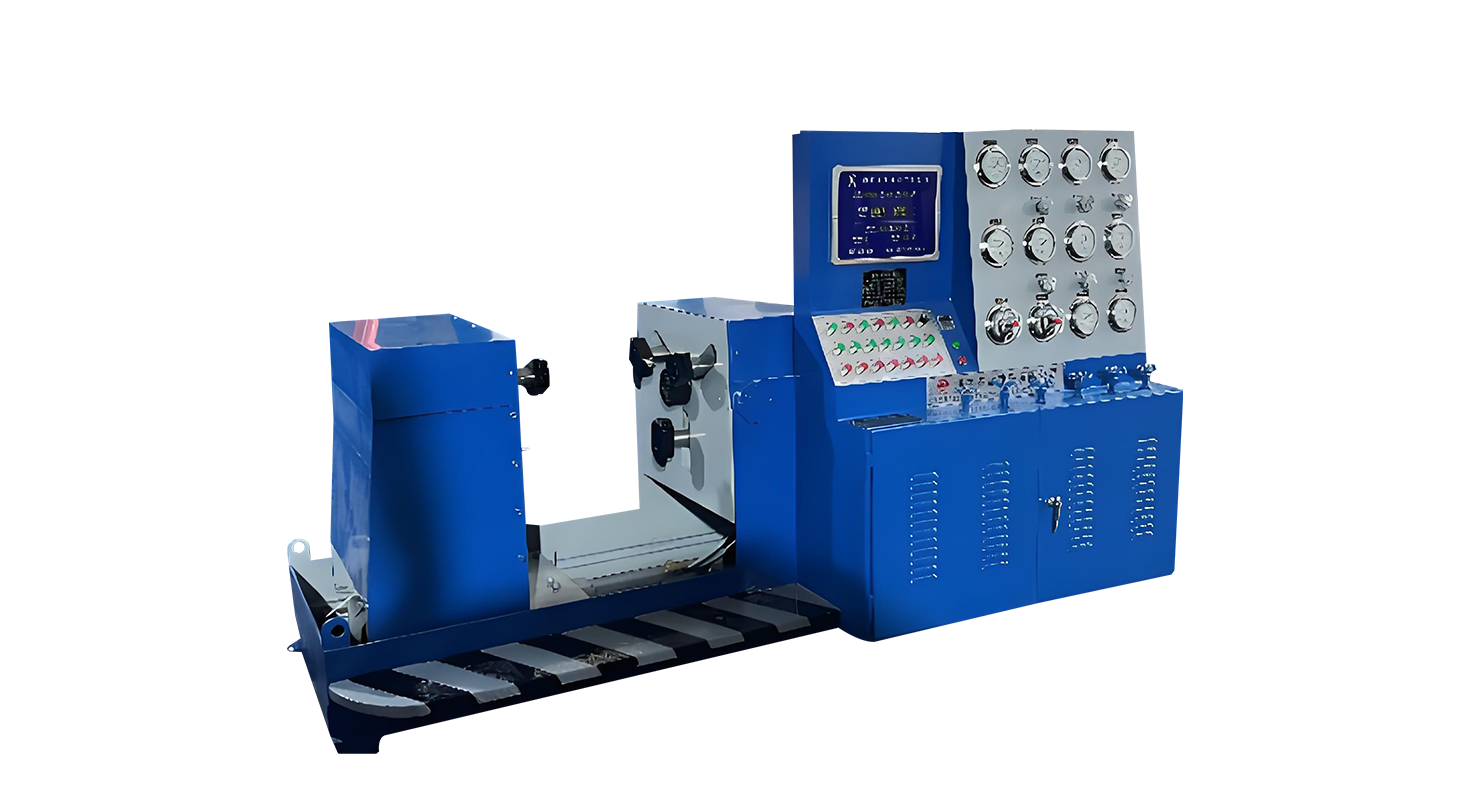

يعد مقعد اختبار صمام التثبيت الأفقي DYFJ-A عبارة عن معدات اختبار احترافية مصممة للتقييم الشامل للصمامات المتصلة بالشفة ، بما في ذلك صمامات الكرة وصمامات البوابة وصمامات العالم وصمامات التحقق وصمامات التحكم. تم تصميم هذا المقعد القوي والمتعدد الاستخدامات لتلبية المتطلبات الصارمة لاختبار أداء الصمام ، وضمان الموثوقية والدقة والسلامة في التطبيقات الصناعية.
استفسار
وصف المنتج
المعلمة الفنية
استفسار
الأداء الرئيسي
1. قابلية التطبيق على نطاق واسع:
تم تصميم DYFJ-A خصيصًا لاختبار مجموعة متنوعة من الصمامات المتصلة بالشفة ، مثل صمامات الكرة ، وصمامات البوابة ، وصمامات العالم ، وصمامات التحقق ، وصمامات التحكم.
2. نظام التثبيت الهيدروليكي:
يستخدم مقعد الاختبار نظام مخلب هيدروليكي لإغلاق وجه نهاية الصمام عن طريق تثبيت الجزء الخلفي من الحافة. تضمن هذه الطريقة عدم تطبيق أي قوة خارجية على الصمام الذي يتم اختباره ، والحفاظ على سلامته الهيكلية وتوفير نتائج اختبار دقيقة.
3. قدرة الدوران 90 درجة:
تم تجهيز المقعد بميزة دوران 90 درجة (دوران مزدوج اختياري) ، مما يسمح بتقلب الصمامات لاختبارات أداء ختم شاملة.
4. وسائط الاختبار متعددة الاستخدامات:
يدعم DYFJ-A كلاً من المياه والغاز كإختبار وسائط. يمكن إعادة تدوير المياه المستخدمة في الاختبار ، مما يجعل النظام صديقًا للبيئة وفعال من حيث التكلفة. يمكن تبديل الوسائط بسهولة عبر صمامات التحكم في خطوط الأنابيب ، مما يضمن تشغيل سلس.
5. نظام الضغط المزدوج:
تم تجهيز مقعد الاختبار بمضخة مياه سريعة منخفضة الضغط ومضخة مياه بطيئة الضغط. يضمن نظام المضخة المزدوجة هذا التحكم الدقيق للضغط ، حيث يدخل تلقائيًا في مرحلة الضغط على الضغط بمجرد تحقيق ضغط الاختبار المستهدف.
6. حماية سلامة الضغط الصفر:
السلامة هي أولوية قصوى مع DYFJ-A. يشتمل النظام على ميزة حماية سلامة الضغط الصفري ، والتي تضمن أن المخالب الهيدروليكية لا يمكن إطلاقها إلا وإزالة الصمام عندما لا يكون هناك ضغط داخل تجويف الصمام.
7. خيارات قابلة للتخصيص:
يمكن للعملاء اختيار ميزات إضافية ، بما في ذلك الدوران المزدوج بنسبة 90 درجة ، وأبواب حماية السلامة ، وأنظمة الكشف عن الصمامات المتخصصة مثل الحصول على بيانات PLC وأنظمة الاختبار الآلي.
8. تصميمات مخصصة غير قياسية:
يمكن تخصيص DYFJ-A لتلبية المواصفات غير القياسية ، مما يضمن أنه يمكن أن يتكيف مع احتياجات الاختبار الفريدة وتصميمات الصمامات المتخصصة.
DYFJ-A100
النمط الهيكلي: الكل في واحد
نطاق القطر: DN15-100MM
الحافة حجم: 90-275mm
طول هيكل الصمام: 108-432mm
تباعد القرص الختم: 100-650mm
قطر الأسطوانة والكمية: φ80 × 3
قوة التثبيت القصوى: 27T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:
| نطاق القطر | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 15 | ½ | 1.6-42.0mpa | 150-2500 رطل | 1.6-64.0mpa |
| 20 | ¾ | 1.6-42.0mpa | 150-2500 رطل | 1.6-64.0mpa |
| 25 | 1 | 1.6-42.0mpa | 150-2500 رطل | 1.6-64.0mpa |
| 32 | 1¼ | 1.6-42.0mpa | 150-2500 رطل | 1.6-64.0mpa |
| 40 | 1½ | 1.6-42.0mpa | 150-2500 رطل | 1.6-64.0mpa |
| 50 | 2 | 1.6-25.0mpa | 150-1500 رطل | 1.6-40.0mpa |
| 65 | 2½ | 1.6-16.0mpa | 150-900 رطل | 1.6-24.0mpa |
| 80 | 3 | 1.6-16.0mpa | 150-900 رطل | 1.6-24.0mpa |
| 100 | 4 | 1.6-10.0mpa | 150-600 رطل | 1.6-15.0mpa |
النمط الهيكلي: الكل في واحد
نطاق القطر: DN50-200MM
الحافة حجم: 150-415mm
طول هيكل الصمام: 178-597mm
تباعد القرص الختم: 170-850mm
قطر الأسطوانة والكمية: φ110 × 3
قوة التثبيت القصوى: 48T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 50 | 2 | 1.6- 25 .0MPA | 150- 1 500 رطل | 1.6- 40 .0MPA |
| 65 | 2 ½ | 1.6- 25 .0MPA | 150- 1 500 رطل | 1.6- 40 .0MPA |
| 80 | 3 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 100 | 4 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 125 | 5 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 150 | 6 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 200 | 8 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 80 | 3 | 1.6- 25 .0MPA | 150- 1 500 رطل | 1.6- 40 .0MPA |
| 100 | 4 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 125 | 5 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 150 | 6 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 200 | 8 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 250 | 10 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| 300 | 12 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
DYFJ-A400
النمط الهيكلي: الكل في واحد
نطاق القطر: DN150-400MM
الحافة حجم: 280-670mm
طول هيكل الصمام: 267-1100mm
تباعد القرص الختم: 260-1400mm
قطر الأسطوانة والكمية: φ160 × 4
قوة التثبيت القصوى: 190T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 150 | 6 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 200 | 8 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 250 | 10 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 300 | 12 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 350 | 14 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| 400 | 16 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
DYFJ-A500
النمط الهيكلي: الكل في واحد
نطاق القطر: DN250-500MM
الحافة حجم: 405-800mm
طول هيكل الصمام: 330-1150mm
تباعد القرص الختم: 330-1500mm
قطر الأسطوانة والكمية: φ200 × 4
قوة التثبيت القصوى: 290T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 250 | 10 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 300 | 12 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 350 | 14 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 400 | 16 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 450 | 18 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| 500 | 20 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
DYFJ-A600
النمط الهيكلي: الكل في واحد
نطاق القطر: DN300-600MM
الحافة حجم: 485-930mm
طول هيكل الصمام: 356-1350 مم
تباعد القرص الختم: 330-1600mm
قطر الأسطوانة والكمية: φ220 × 4
قوة التثبيت القصوى: 360T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 300 | 12 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 350 | 14 | 1.6- 16 .0MPA | 150- 9 00LB | 1.6- 2 4.0mpa |
| 400 | 16 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 450 | 18 | 1.6- 10 .0MPA | 150- 6 00LB | 1.6- 17 .0MPA |
| 500 | 20 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| 600 | 24 | 1.6- 4.0 MPA | 150- 3 00LB | 1.6- 7.5 MPA |
نوع DYFJ-A800
نمط الهيكل: نوع الانقسام
مجموعة من العيار: DN400-800㎜
الحافة حجم: 580-1085㎜
طول هيكل الصمام: 406-1372㎜
تباعد قرص الختم: 400-2000㎜
قطر الأسطوانة والكمية: φ200 × 4
قوة التثبيت القصوى: 290T
محرك مضخة الزيت: 5.5 كيلو واط
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 400 | 16 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| 500 | 20 | 1.6- 4 .0MPA | 150- 30 0 رطل | 1.6- 7.5 MPA |
| 600 | 24 | 1.6- 4 .0MPA | 150- 25 0 رطل | 1.6- 6 .0MPA |
| 700 | 28 | 1.6- 2.5 MPA | 150 رطل | 1.6- 3.8 MPA |
| 750 | 30 | 1.6- 2.5 MPA | 150 رطل | 1.6- 3.8 MPA |
| 800 | 32 | 1.6- 2.5 MPA | 150 رطل | 1.6- 3.8 MPA |
DYFJ-A1000
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN500-1000㎜
الحافة حجم: 700-1320mm
طول هيكل الصمام: 406-1753mm
تباعد القرص الختم: 400-2600mm
قطر الأسطوانة والكمية: φ250 × 4
قوة التثبيت القصوى: 460T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 500 | 20 | 1.6- 10.0 MPA | 150- 6 00LB | 1.6- 15.0 MPA |
| 600 | 24 | 1.6- 6.4 MPA | 150- 3 00LB | 1.6- 9.6 MPA |
| 700 | 28 | 1.6- 4 .0MPA | 150- 30 0 رطل | 1.6- 7.5 MPA |
| 800 | 32 | 1.6- 4 .0MPA | 150- 25 0 رطل | 1.6- 6 .0MPA |
| 900 | 36 | 1.6- 2.5 MPA | 150 رطل | 1.6- 3.8 MPA |
| 1000 | 40 | 1.6- 2.5 MPA | 150 رطل | 1.6- 3.8 MPA |
DYFJ-A1200
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN700-1200㎜
الحافة حجم: 910-1485mm
طول هيكل الصمام: 610-2134mm
تباعد القرص الختم: 600-2600mm
قطر الأسطوانة والكمية: φ250 × 4
قوة التثبيت القصوى: 460T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:
| قطر يتراوح | اختبار ضغط | نطاق اختبار الضغط الهيدروليكي MPA | ||
| DN | في | PN | فصل | |
| 700 | 28 | 1.6- 4.0 MPA | 150- 30 0 رطل | 1.6- 7.5 MPA |
| 800 | 32 | 1.6- 4.0 MPA | 150- 25 0 رطل | 1.6- 6.0 MPA |
| 900 | 36 | 1.6- 2.5 MPA | 150- 15 0 رطل | 1.6- 3.8 MPA |
| 1000 | 40 | 1.6- 2.5 MPA | 150- 15 0 رطل | 1.6- 3.8 MPA |
| 1200 | 48 | 1.6mpa | 1.6- 2.4 MPA | |
