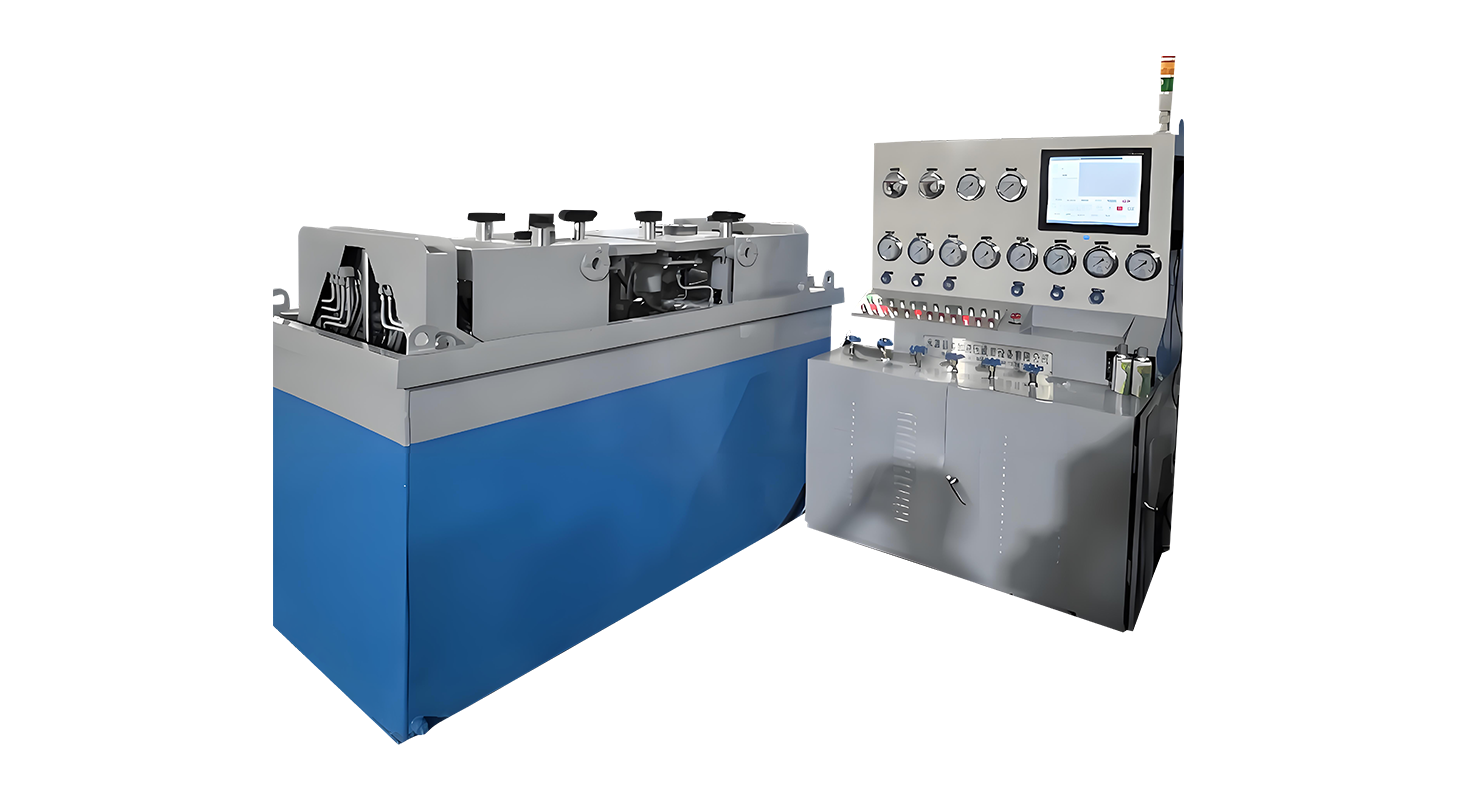

DYFJ-C مقعد اختبار الصمام الهيدروليكي المغمور-Zhejiang Duojia Hydraulic Co., Ltd.

الأداء الرئيسي
1. قدرات الاختبار متعددة الاستخدامات
تم تصميم DYFJ-C خصيصًا لاختبار مجموعة واسعة من الصمامات المتصلة بالشفة. يمكن غمر طاولة العمل بأكملها ، إلى جانب الصمام قيد الاختبار ، في خزان مياه ، مما يسهل الاختبار الهوائي المريح والفعال.

2. نظام التثبيت الهيدروليكي
يستخدم مقعد الاختبار نظام مخلب هيدروليكي لإغلاق وجوه نهاية الصمام عن طريق تثبيت الجزء الخلفي من الشفاه. تضمن هذه الطريقة تطبيق أي قوة خارجية على جسم الصمام ، مع الحفاظ على سلامة الصمام أثناء الاختبار ومنع أي ضرر محتمل.

3. وظائف الدوران 90 درجة
تم تجهيز DYFJ-C بآلية دوران 90 درجة ، مما يسمح بتقلب الصمام للاختبار على كلا الطرفين.

4. اختبار وسائل الإعلام المزدوجة
يدعم مقعد الاختبار كلاً من المياه والغاز كوسائط اختبار. يمكن إعادة تدوير المياه المستخدمة للاختبار ، مما يجعل النظام صديقًا للبيئة وفعال من حيث التكلفة.

5. نظام التحكم في الضغط المتقدم
تم تجهيز DYFJ-C بمضخة مياه سريعة منخفضة الضغط ومضخة مياه بطيئة ذات الضغط العالي. تعمل هذه المضخات جنبًا إلى جنب لتحقيق ضغط الاختبار المطلوب ، وبعد ذلك يدخل النظام تلقائيًا في مرحلة الضغط على الضغط لتوقيت وتقييم دقيق.

6. حماية سلامة الضغط الصفر
السلامة هي أولوية قصوى في تصميم DYFJ-C. يشتمل النظام على ميزة حماية سلامة الضغط الصفري ، والتي تضمن أن المشابك الهيدروليكية لا يمكن إطلاقها إلا وإزالة الصمام عندما لا يكون هناك ضغط داخل تجويف الصمام.

7. خيارات قابلة للتخصيص
يمكن تصميم DYFJ-C لتلبية متطلبات العملاء المحددة. تشمل الميزات الاختيارية أبواب حماية الأمان وأنظمة الكشف عن الصمامات المتخصصة ، مثل أنظمة الحصول على بيانات PLC وأنظمة الاختبار الآلي.

8. تصميمات مخصصة غير قياسية
بالنسبة للعملاء الذين لديهم متطلبات اختبار فريدة من نوعها ، يمكن تخصيص DYFJ-C كجهاز غير قياسي. تضمن هذه المرونة أن مقعد الاختبار يمكن أن يستوعب مجموعة واسعة من أنواع الصمامات وسيناريوهات الاختبار ، مما يجعلها حلاً متعدد الاستخدامات لمختلف الصناعات.

DYFJ-C100
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN15-100MM
الحافة حجم: 90-275mm
طول هيكل الصمام: 108-432mm
تباعد القرص الختم: 100-650mm
قطر الأسطوانة والكمية: φ80 × 3
قوة التثبيت القصوى: 27T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
15	½	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
20	¾	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
25	1	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
32	1¼	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
40	1½	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
50	2	1.6-25.0mpa	150-1500 رطل	1.6-40.0mpa
65	2½	1.6-16.0mpa	150-900 رطل	1.6-24.0mpa
80	3	1.6-16.0mpa	150-900 رطل	1.6-24.0mpa
100	4	1.6-10.0mpa	150-600 رطل	1.6-15.0mpa

DYFJ-C200
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN50-200MM
الحافة حجم: 150-415mm
طول هيكل الصمام: 178-597mm
تباعد القرص الختم: 170-850mm
قطر الأسطوانة والكمية: φ110 × 3
قوة التثبيت القصوى: 48T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
50	2	1.6-25.0mpa	150-1500 رطل	1.6-40.0mpa
65	2½	1.6-25.0mpa	150-1500 رطل	1.6-40.0mpa
80	3	1.6-16.0mpa	150-900 رطل	1.6-24.0mpa
100	4	1.6-16.0mpa	150-900 رطل	1.6-24.0mpa
125	5	1.6-10.0mpa	150-600 رطل	1.6-17.0MPA
150	6	1.6-10.0mpa	150-600 رطل	1.6-17.0MPA
200	8	1.6-6.4mpa	150-300 رطل	1.6-9.6mpa

DYFJ-C300
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN80-300MM
الحافة حجم: 200-530mm
طول هيكل الصمام: 203-850mm
تباعد القرص الختم: 200-1080mm
قطر الأسطوانة والكمية: φ140 × 3
قوة التثبيت القصوى: 98T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:

قطر يتراوح		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
80	3	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
100	4	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
125	5	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
150	6	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
200	8	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
250	10	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
300	12	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-C400
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN150-400MM
الحافة حجم: 280-670mm
طول هيكل الصمام: 267-1100mm
تباعد القرص الختم: 260-1400mm
قطر الأسطوانة والكمية: φ160 × 4
قوة التثبيت القصوى: 190T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:

قطر يتراوح		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
150	6	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
200	8	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
250	10	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
300	12	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
350	14	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
400	16	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-C500
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN250-500MM
الحافة حجم: 405-800mm
طول هيكل الصمام: 330-1150mm
تباعد القرص الختم: 330-1500mm
قطر الأسطوانة والكمية: φ200 × 4
قوة التثبيت القصوى: 290T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

قطر يتراوح		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
250	10	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
300	12	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
350	14	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
400	16	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
450	18	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
500	20	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-C600
النمط الهيكلي: الكل في واحد
نطاق القطر: DN300-600MM
الحافة حجم: 485-930mm
طول هيكل الصمام: 356-1350 مم
تباعد القرص الختم: 330-1600mm
قطر الأسطوانة والكمية: φ220 × 4
قوة التثبيت القصوى: 360T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

قطر يتراوح		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
300	12	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
350	14	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
400	16	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
450	18	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
500	20	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
600	24	1.6- 4.0 MPA	150- 3 00LB	1.6- 7.5 MPA
