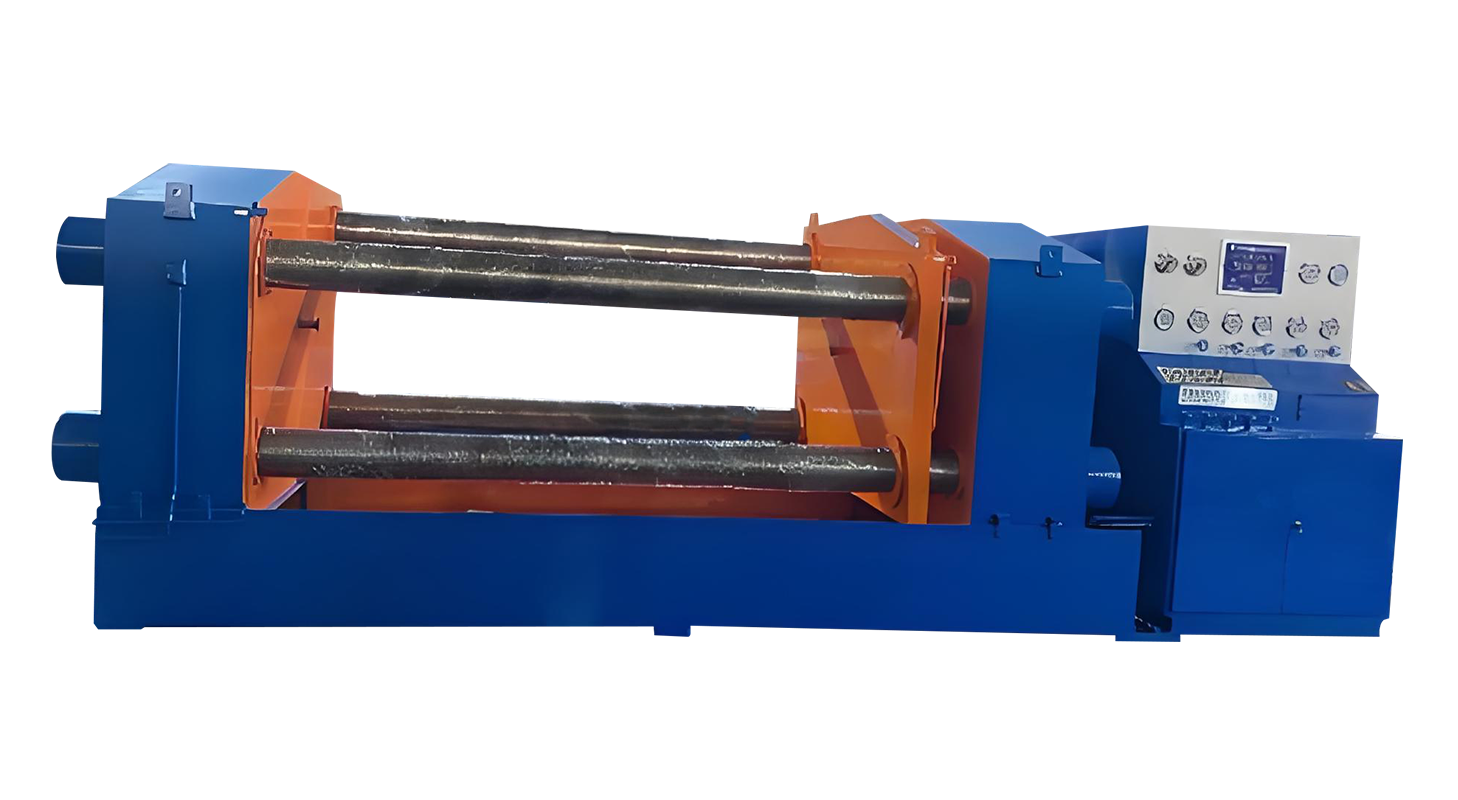

DYFJ-E مقعد اختبار الصمام الأفقي ذو الضغط العلوي-Zhejiang Duojia Hydraulic Co., Ltd.

الأداء الرئيسي
1. التنوع في اختبار الصمام
DYFJ-E مناسب لاختبار مجموعة واسعة من أنواع الصمامات ، بما في ذلك صمامات الكرة وصمامات البوابة وصمامات العالم وصمامات التحقق وصمامات التحكم. يستوعب أنواع الاتصال المختلفة ، مما يجعلها حلاً متعدد الاستخدامات لمتطلبات اختبار الصمام المتنوعة.

2. آلية الختم المتقدمة
يستخدم مقعد الاختبار أسطوانة هيدروليكية للضغط على وجه نهاية الصمام وآلية مخلب لتأمين الخلفية الحافة. تضمن طريقة الختم المزدوجة إجراء ختم ضيق دون تطبيق قوة خارجية على الصمام الذي يتم اختباره ، مع الحفاظ على سلامة الصمام أثناء عملية الاختبار.

3. وسائط الاختبار المرنة
يدعم DYFJ-E كلاً من المياه والغاز كوسائط اختبار. يمكن إعادة تدوير المياه المستخدمة في الاختبار ، وتعزيز الكفاءة وتقليل النفايات. يتضمن النظام صمامات التحكم في خطوط الأنابيب للتبديل السلس بين الوسائط ، مما يضمن تشغيل سلس أثناء الاختبار.

4. التحكم في الضغط الدقيق
مزود بمضخة مياه سريعة منخفضة الضغط ومضخة تعزيز بطيئة الضغط العالي ، يحقق DYFJ-E التحكم الدقيق في الضغط. بمجرد الوصول إلى ضغط الاختبار المستهدف ، يبدأ النظام تلقائيًا مؤقتًا في الضغط على الضغط ، مما يضمن نتائج اختبار دقيقة وقابلة للتكرار.

5. حماية سلامة الضغط الصفر
السلامة هي أولوية قصوى مع DYFJ-E. يتميز النظام بآلية حماية سلامة الضغط صفريًا ، مما يضمن أنه لا يمكن إطلاق مخالب الضغط على الضغط وإزالة الصمام إلا عندما لا يكون هناك ضغط داخل تجويف الصمام.

6. خيارات قابلة للتخصيص
يوفر DYFJ-E الوظائف الإضافية الاختيارية لتلبية احتياجات العملاء المحددة. وتشمل هذه أبواب حماية السلامة وأنظمة الكشف عن الصمامات المتخصصة ، مثل أنظمة الحصول على بيانات PLC وأنظمة الاختبار الآلي.

7. تصميمات مخصصة غير قياسية
بالنسبة للعملاء الذين لديهم متطلبات فريدة ، يمكن تخصيص DYFJ-E لإنشاء معدات غير قياسية. تضمن هذه المرونة أن يكون مقعد الاختبار مصممًا لتلبية بروتوكولات اختبار محددة أو استيعاب تصميمات صمام غير عادية.

DYFJ-E100
النمط الهيكلي: الكل في واحد
نطاق القطر: DN15-100MM
الحافة حجم: 90-275mm
طول هيكل الصمام: 108-432mm
تباعد القرص الختم: 100-650mm
قطر الأسطوانة والكمية: φ80 × 3
قوة التثبيت القصوى: 27T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
15	½	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
20	¾	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
25	1	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
32	1¼	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
40	1½	1.6-42.0mpa	150-2500 رطل	1.6-64.0mpa
50	2	1.6-25.0mpa	150-1500 رطل	1.6- 40 .0MPA
65	2½	1.6-1 6 .0MPA	150-900 رطل	1.6-2 4 .0MPA
80	3	1.6-1 6 .0MPA	150-900 رطل	1.6-2 4 .0MPA
100	4	1.6-10.0mpa	150-600 رطل	1.6-15.0mpa

DYFJ-E200
النمط الهيكلي: الكل في واحد
نطاق القطر: DN50-200MM
الحافة حجم: 150-415mm
طول هيكل الصمام: 178-597mm
تباعد القرص الختم: 170-850mm
قطر الأسطوانة والكمية: φ110 × 3
قوة التثبيت القصوى: 48T
محرك مضخة الزيت: 2.2 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
50	2	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
65	2 ½	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
80	3	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
100	4	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
125	5	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
150	6	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
200	8	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-E300
النمط الهيكلي: الكل في واحد
نطاق القطر: DN80-300MM
الحافة حجم: 200-530mm
طول هيكل الصمام: 203-850mm
تباعد القرص الختم: 200-1080mm
قطر الأسطوانة والكمية: φ140 × 3
قوة التثبيت القصوى: 98T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
80	3	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
100	4	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
125	5	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
150	6	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
200	8	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
250	10	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
300	12	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-E400
النمط الهيكلي: الكل في واحد
نطاق القطر: DN150-400MM
الحافة حجم: 280-670mm
طول هيكل الصمام: 267-1100mm
تباعد القرص الختم: 260-1400mm
قطر الأسطوانة والكمية: φ160 × 4
قوة التثبيت القصوى: 190T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
150	6	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
200	8	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
250	10	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
300	12	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
350	14	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
400	16	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-E500
النمط الهيكلي: الكل في واحد
نطاق القطر: DN250-500MM
الحافة حجم: 405-800mm
طول هيكل الصمام: 330-1150mm
تباعد القرص الختم: 330-1500mm
قطر الأسطوانة والكمية: φ200 × 4
قوة التثبيت القصوى: 290T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
250	10	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
300	12	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
350	14	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
400	16	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
450	18	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
500	20	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-E600
النمط الهيكلي: الكل في واحد
نطاق القطر: DN300-600MM
الحافة حجم: 485-930mm
طول هيكل الصمام: 356-1350 مم
تباعد القرص الختم: 330-1600mm
قطر الأسطوانة والكمية: φ220 × 4
قوة التثبيت القصوى: 360T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
300	12	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
350	14	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
400	16	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
450	18	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
500	20	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
600	24	1.6- 4.0 MPA	150- 3 00LB	1.6- 7.5 MPA

DYFJ-E800
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN400-800MM
الحافة حجم: 580-1085mm
طول هيكل الصمام: 406-1372mm
تباعد القرص الختم: 400-2000mm
قطر الأسطوانة والكمية: φ200 × 4
قوة التثبيت القصوى: 290T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
400	16	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
500	20	1.6- 4 .0MPA	150- 30 0 رطل	1.6- 7.5 MPA
600	24	1.6- 4 .0MPA	150- 25 0 رطل	1.6- 6 .0MPA
700	28	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
750	30	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
800	32	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA

DYFJ-E1000
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN500-1000㎜
الحافة حجم: 700-1320mm
طول هيكل الصمام: 406-1753mm
تباعد القرص الختم: 400-2600mm
قطر الأسطوانة والكمية: φ250 × 4
قوة التثبيت القصوى: 460T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
500	20	1.6- 10.0 MPA	150- 6 00LB	1.6- 15.0 MPA
600	24	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
700	28	1.6- 4 .0MPA	150- 30 0 رطل	1.6- 7.5 MPA
800	32	1.6- 4 .0MPA	150- 25 0 رطل	1.6- 6 .0MPA
900	36	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
1000	40	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA

DYFJ-E1200
النمط الهيكلي: أسلوب الانقسام
نطاق القطر: DN700-1200㎜
الحافة حجم: 910-1485mm
طول هيكل الصمام: 610-2134mm
تباعد القرص الختم: 600-2600mm
قطر الأسطوانة والكمية: φ250 × 4
قوة التثبيت القصوى: 460T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
700	28	1.6- 4.0 MPA	150- 30 0 رطل	1.6- 7.5 MPA
800	32	1.6- 4.0 MPA	150- 25 0 رطل	1.6- 6.0 MPA
900	36	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1000	40	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1200	48	1.6mpa		1.6- 2.4 MPA
