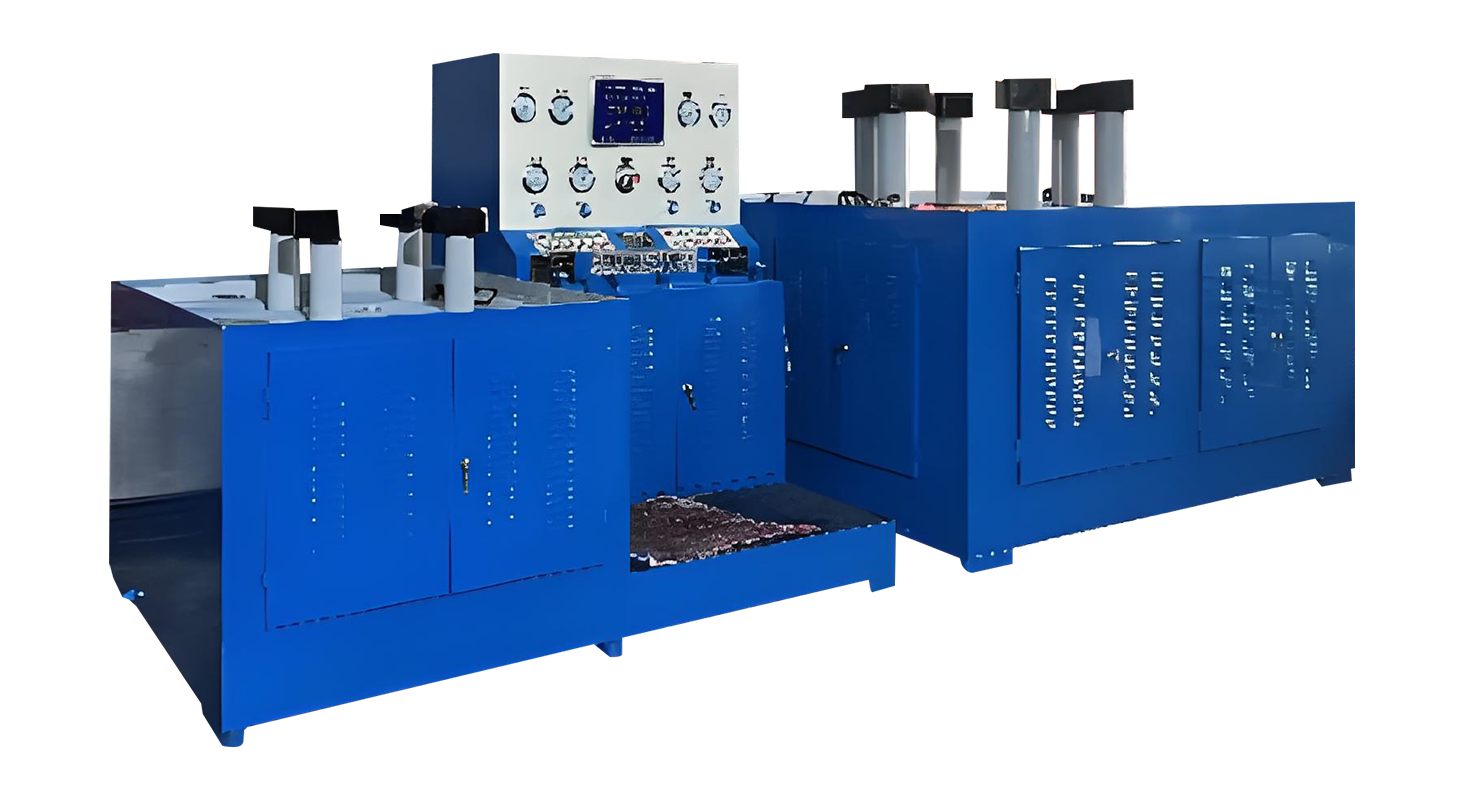

DYFJ-H مقعد اختبار صمام الفراشة عالية الدقة-Zhejiang Duojia Hydraulic Co., Ltd.

الميزات الرئيسية
1. تطبيقات الاختبار متعددة الاستخدامات
DYFJ-H مناسب لإجراء اختبارات الأداء وقوة القذيفة على صمامات الفراشة مع اتصالات شفة وتصميمات على غرار الرقاقة.

2. خيارات التكوين المرنة
يتوفر مقعد الاختبار في تكوينات محطة واحدة ومحطة مزدوجة ، مما يسمح للمستخدمين بتحديد الإعداد الذي يناسب متطلبات الإنتاج أو الاختبار.

3. نظام التثبيت الهيدروليكي
مزودًا بالأسطوانات الهيدروليكية ، يطبق DYFJ-H الضغط على وجوه نهاية الصمام دون ممارسة قوى خارجية على جسم الصمام. وهذا يضمن اختبار دقيق وخالي من التشويه ، مع الحفاظ على سلامة الصمام أثناء عملية التقييم.

4. قدرة اختبار الوسائط المزدوجة
يدعم مقعد الاختبار كلاً من المياه والغاز كوسائط اختبار. يتميز النظام القائم على المياه بتصميم حلقة مغلقة ، مما يتيح إعادة تدوير المياه لعمليات فعالة من حيث التكلفة وصديقة للبيئة.

5. نظام التحكم في الضغط المتقدم
يدمج DYFJ-H مضخة مرفقة ذات ضغط منخفض ومضخة بطيئة الضغط العالية لتحقيق مستويات ضغط دقيقة. بمجرد الوصول إلى الضغط المستهدف ، يبدأ النظام تلقائيًا مؤقتًا في الضغط على الضغط ، مما يضمن ظروف اختبار متسقة وقابلة للتكرار.

6. آلية سلامة الضغط الصفر
السلامة هي أولوية قصوى مع DYFJ-H. يتضمن النظام ميزة حماية سلامة الضغط الصفري ، والتي تضمن أن آلية التثبيت لا يمكن إطلاقها إلا وإزالة الصمام عندما يكون الضغط الداخلي للصمام الذي تم اختباره مرتاحًا تمامًا.

7. الوظائف الإضافية القابلة للتخصيص
يمكن للعملاء اختيار ميزات إضافية لتعزيز الوظائف ، مثل أبواب حراسة الأمان وأنظمة اختبار الصمامات المتخصصة. وتشمل هذه أنظمة الحصول على البيانات المستندة إلى PLC ووحدات الاختبار الآلية ، والتي تبسيط عملية الاختبار وتحسين دقة البيانات.

8. التخصيص للمتطلبات غير القياسية
يمكن تصميم DYFJ-H لتلبية متطلبات محددة غير قياسية ، مما يضمن أنه يتوافق تمامًا مع احتياجات الاختبار الفريدة. تؤكد قدرة التخصيص هذه على قابلية التكيف والتزامها برضا العملاء.

DYFJ-H300
النمط الهيكلي: الكل في واحد
نطاق القطر: DN80-300MM
الحافة حجم: 200-530mm
طول هيكل الصمام: 46-270 مم
المسافة من الفك إلى Workbench: 225-515mm
قطر الأسطوانة والكمية: φ140 × 3
قوة التثبيت القصوى: 98T
محرك مضخة الزيت: 3.0 كيلو واط
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
80	3	1.6- 25 .0MPA	150- 1 500 رطل	1.6- 40 .0MPA
100	4	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
125	5	1.6- 16 .0MPA	150- 9 00LB	1.6- 2 4.0mpa
150	6	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
200	8	1.6- 10 .0MPA	150- 6 00LB	1.6- 17 .0MPA
250	10	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
300	12	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA

DYFJ-H600
النمط الهيكلي: الكل في واحد
نطاق القطر: DN300-600MM
الحافة حجم: 460-845mm
طول هيكل الصمام: 78-390mm
المسافة من الفك إلى Workbench: 290-650mm
قطر الأسطوانة والكمية: φ150 × 4
قوة التثبيت القصوى: 160T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
300	12	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
350	14	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
400	16	1.6- 4 .0MPA	150- 25 0 رطل	1.6- 6 .0MPA
450	18	1.6- 4 .0MPA	150- 25 0 رطل	1.6- 6 .0MPA
500	20	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
600	24	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA

DYFJ-H800
النمط الهيكلي: الكل في واحد
نطاق القطر: DN400-800MM
الحافة حجم: 540-1085mm
طول هيكل الصمام: 102-470mm
المسافة من الفك إلى Workbench: 335-745mm
قطر الأسطوانة والكمية: φ200 × 4
قوة التثبيت القصوى: 290T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
400	16	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
500	20	1.6- 4 .0MPA	150- 30 0 رطل	1.6- 7.5 MPA
600	24	1.6- 4 .0MPA	150- 25 0 رطل	1.6- 6 .0MPA
700	28	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
750	30	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
800	32	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA

DYFJ-E1000
النمط الهيكلي: الكل في واحد
نطاق القطر: DN500-1000㎜
الحافة حجم: 715-1320mm
طول هيكل الصمام: 127-550mm
المسافة من الفك إلى Workbench: 420-920mm
قطر الأسطوانة والكمية: φ250 × 6
قوة التثبيت القصوى: 460T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
500	20	1.6- 10.0 MPA	150- 6 00LB	1.6- 15.0 MPA
600	24	1.6- 6.4 MPA	150- 3 00LB	1.6- 9.6 MPA
700	28	1.6- 4 .0MPA	150- 30 0 رطل	1.6- 7.5 MPA
800	32	1.6- 4 .0MPA	150- 25 0 رطل	1.6- 6 .0MPA
900	36	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA
1000	40	1.6- 2.5 MPA	150 رطل	1.6- 3.8 MPA

DYFJ-H1200
النمط الهيكلي: الكل في واحد
نطاق القطر: DN700-1200㎜
الحافة حجم: 860-1485mm
طول هيكل الصمام: 165-630 مم
المسافة من الفك إلى Workbench: 470-945mm
قطر الأسطوانة والكمية: φ250 × 4
قوة التثبيت القصوى: 460T
محرك مضخة الزيت: 5.5 كيلو وات
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
700	28	1.6- 4.0 MPA	150- 15 0 رطل	1.6- 6.0 MPA
800	32	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
900	36	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1000	40	1.6mpa		1.6- 2.4 MPA
1200	48	1.6mpa		1.6- 2.4 MPA

DYFJ-H1600
النمط الهيكلي: الكل في واحد
نطاق القطر: DN900-1600㎜
الحافة حجم: 1075-1930mm
طول هيكل الصمام: 190-790mm
المسافة من الفك إلى Workbench: 475-1170mm
قطر الأسطوانة والكمية: φ250 × 6
قوة التثبيت القصوى: 690T
محرك مضخة الزيت: 7.5 كيلو واط
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
900	36	1.6- 4.0 MPA	150- 15 0 رطل	1.6- 6.0 MPA
1000	40	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1200	48	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1400	56	1.6mpa	150 رطل	1.6- 2.4 MPA
1600	64	1.6mpa		1.6- 2.4 MPA

DYFJ-H2000
النمط الهيكلي: الكل في واحد
نطاق القطر: DN1200-2000㎜
الحافة حجم: 1475-2345mm
طول هيكل الصمام: 216-950mm
المسافة من الفك إلى Workbench: 550-1360mm
قطر الأسطوانة والكمية: φ300 × 6
قوة التثبيت القصوى: 1000T
محرك مضخة الزيت: 7.5 كيلو واط
نطاق ضغط الاختبار:

نطاق القطر		اختبار ضغط		نطاق اختبار الضغط الهيدروليكي MPA
DN	في	PN	فصل	نطاق اختبار الضغط الهيدروليكي MPA
1200	48	1.6- 4.0 MPA	150- 15 0 رطل	1.6- 6.0 MPA
1400	56	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1600	64	1.6- 2.5 MPA	150- 15 0 رطل	1.6- 3.8 MPA
1800	72	1.6mpa		1.6- 2.4 MPA
2000	80	1.6mpa		1.6- 2.4 MPA
